一、設備用途：

本設備主要用于磷酸鐵鋰正極材料的煅燒處理。設備采用特殊新型結構，更適于輕質混合成分粉體材料在N2保護氣氛環境下的煅燒。

二、設備主要技術參數：

1.溫度：900℃。

2.工作溫度：800℃。

3.爐管尺寸：600×9000 mm。

4.控溫組數：8組。

5. 控溫精度： ≤±1.5℃。

6.裝機功率：120Kw。

7.滾筒運動速度： 0～3轉/分鐘，連續無級可調。

8.正常供氣量：不超過6Nm3/h。

三、設備結構簡介：

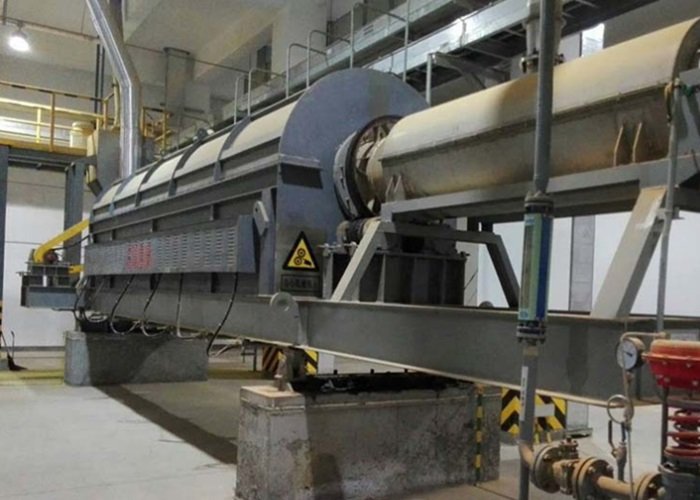

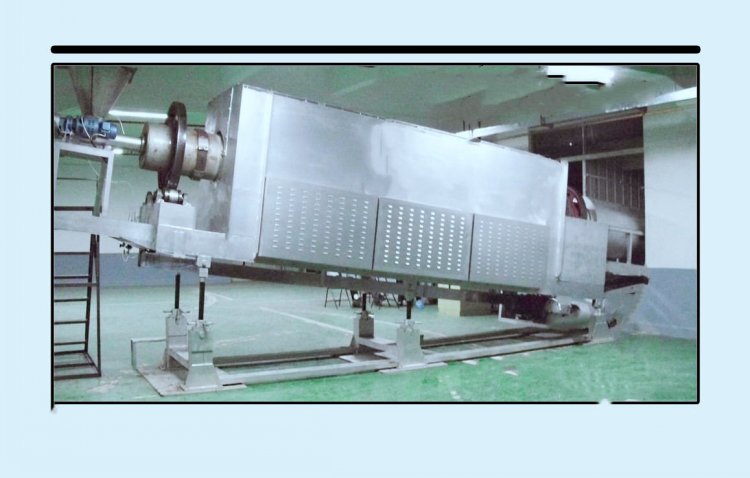

本設備主要由爐體、進料傳送裝置、滾筒傳動裝置、出料傳送裝置、氣路系統，電氣控制部分等組成。

(一)、爐體部分：

爐體部分主要由爐襯、滾筒、爐架等組成。

(二)、進料傳送裝置：

進料傳送裝置由進料密封倉、進料斗、筒體、螺旋給料裝置、鏈輪、調速器、電機等組成。 爐體主要由爐襯、滾筒、爐架等組成。

(三)、滾筒傳動：

滾筒傳動部分設置在爐體的進料部分，由鏈輪、減速器、變頻器、調速電機、齒輪副等組成。

(四)、氣路系統：

為了滿足磷酸鐵鋰材料燒結所需要的無氧工作環境，設備設置有充氮氣保護氣路系統。

(五)、電氣部分：

電氣部分由電控部分、溫控部分以及工控機檢測系統組成。

電控部分主要由按鈕、接觸器、空氣開關等組成，控制傳動部分的運行。

(六)出料傳送裝置：

為了保證出爐物料的出口溫度，在出料倉側下部設置有螺旋出料裝置，螺旋套為雙層降溫水套，出料裝置與出料倉密封連接。

注：可根據用戶要求設計生產。
